선을 오브젝트에서 오브젝트로 그으면, 연결선이 됩니다.

선 긋기와 화살촉

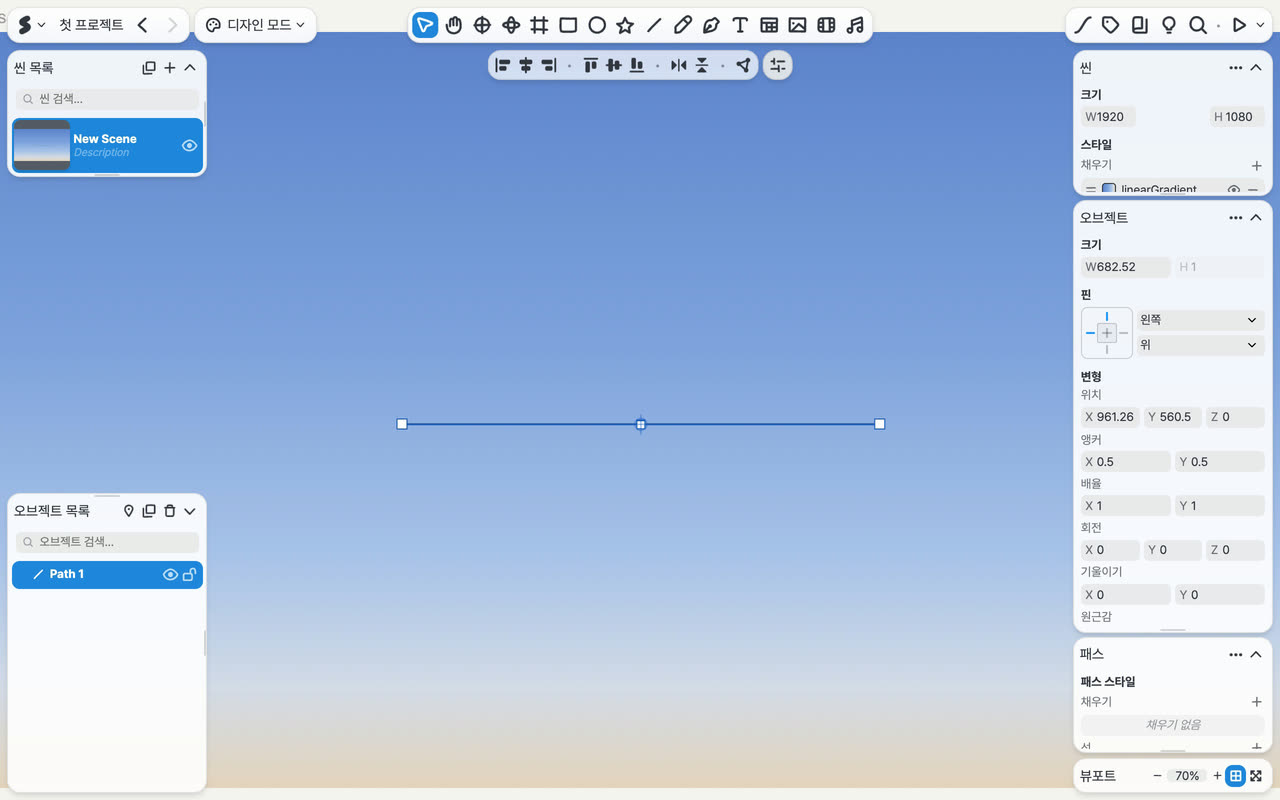

1. 1선 긋기

   툴바에서 선을 고르거나 L 키를 누르세요. 빈 곳에서 끌면 곧은 선이 생깁니다. ⇧ 키를 누른 채 끌면 가로 · 세로 · 45°로 맞춰집니다. 다 그으면 선택 도구로 돌아옵니다.

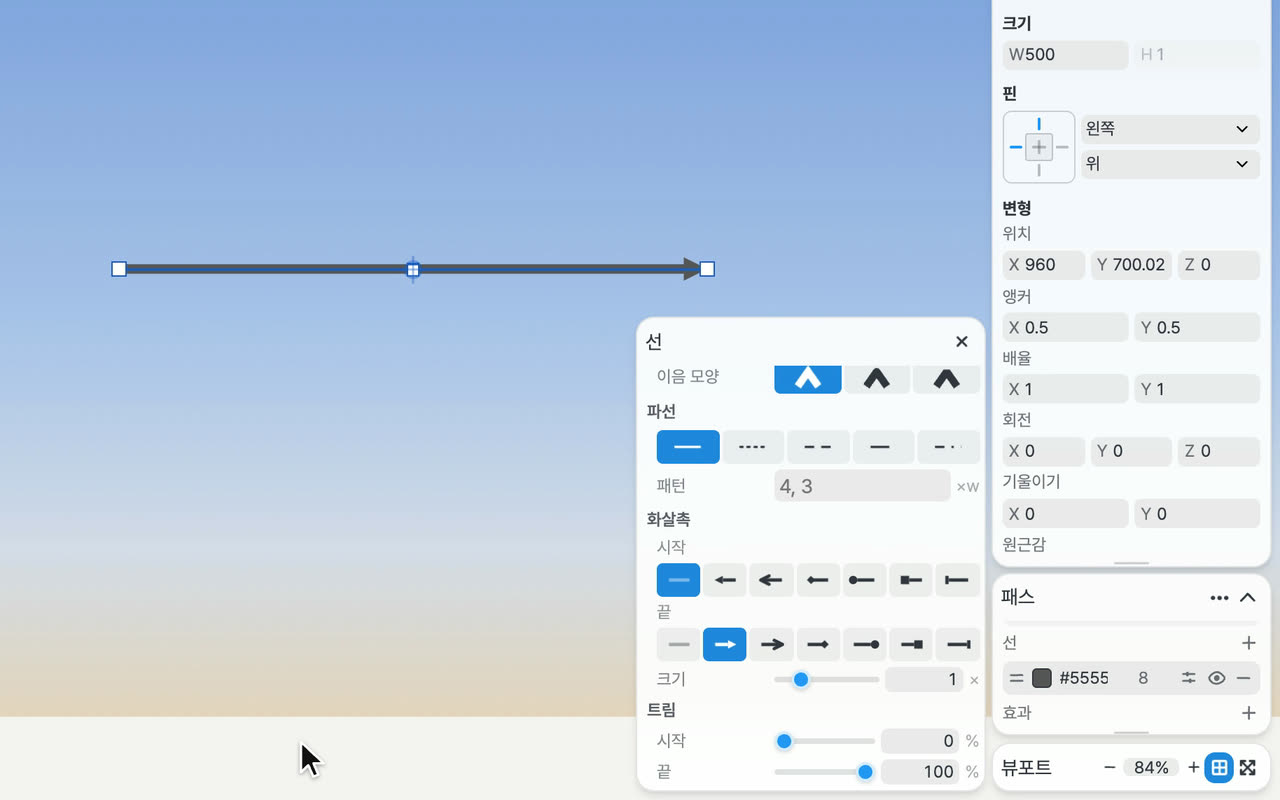

2. 2화살촉 달기

   선을 선택한 채 오른쪽 패스 패널의 선 줄에서 두께 숫자 오른쪽의 조절 모양 버튼을 누르세요. 선 창이 열립니다. 화살촉의 끝에서 삼각형을 고르면 선 끝에 화살촉이 붙습니다. 양쪽에 달려면 시작에서도 고르고, 크기로 키우세요.



두 오브젝트 잇기

1. 1연결선 긋기

   L 키를 누르고 한 도형 위에서 끌기 시작해 다른 도형 위에서 놓으세요. 끄는 동안 붙을 오브젝트에 파란 테두리가 생깁니다. 놓으면 두 도형을 잇는 연결선이 생기고, 도형을 옮기면 선이 따라옵니다.

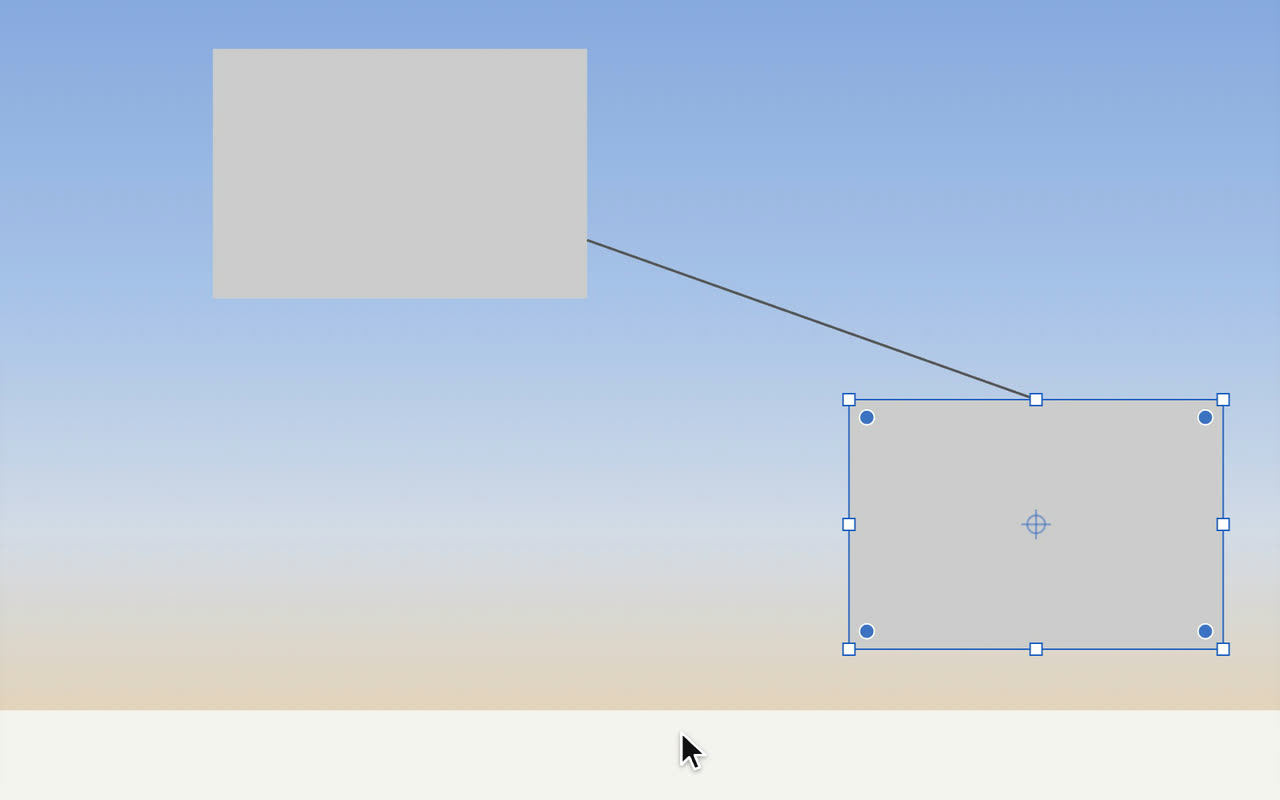

2. 2붙는 자리 고르기

   끌면서 끝을 오브젝트 위로 가져가면 네 변의 가운데에 작은 동그라미가 보입니다. 동그라미 가까이에서 놓으면 끝이 그 변에 고정됩니다. 오브젝트 안쪽에 놓으면 상대를 향하는 자리에 저절로 붙습니다. ⌥ 키를 누른 채 놓으면 놓은 바로 그 자리에 고정됩니다. 그은 뒤에 바꾸려면 연결선을 선택하고 패스 패널 연결선의 시작이나 끝에서 변을 고르세요.

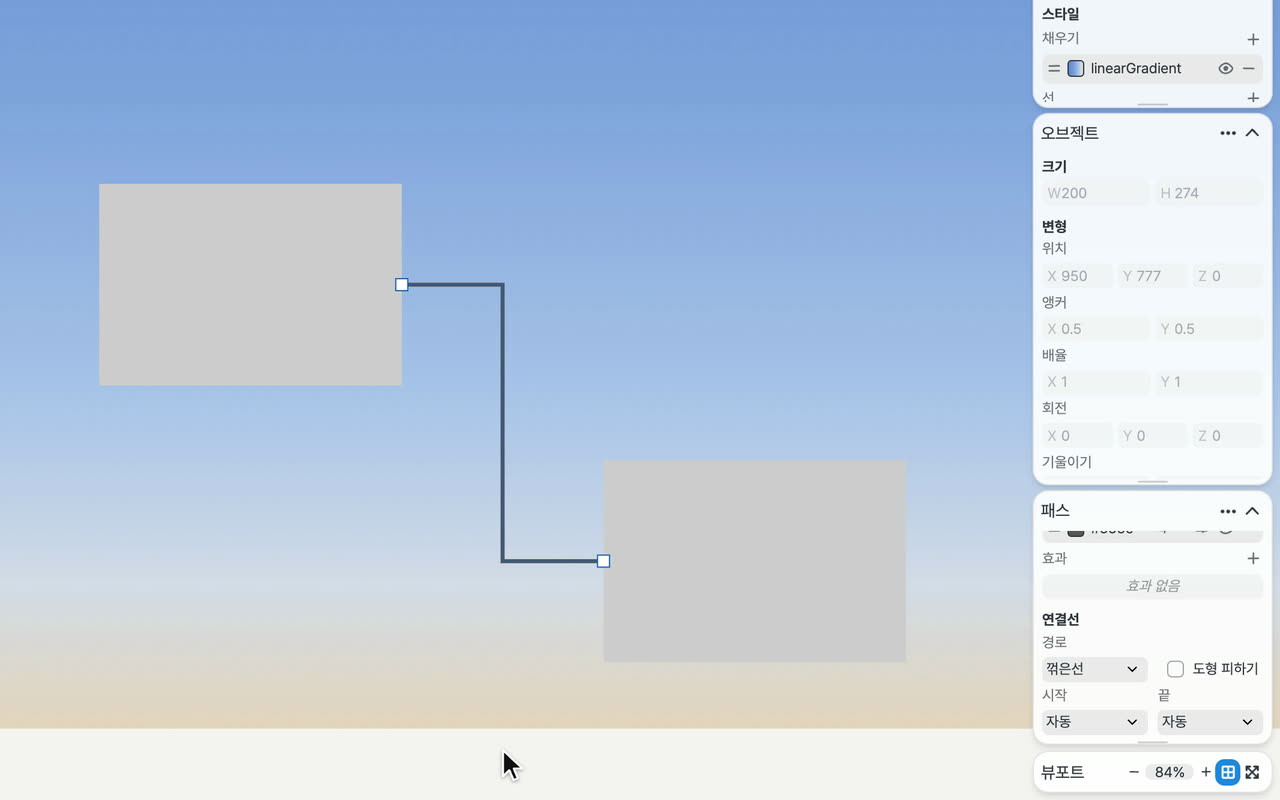

3. 3경로 바꾸기

   연결선을 클릭해 선택하면 패스 패널 아래쪽에 연결선이 보입니다. 경로를 직선에서 곡선이나 꺾은선으로 고르세요. 곡선과 꺾은선은 도형 피하기를 켜면 길에 놓인 다른 오브젝트를 돌아갑니다.

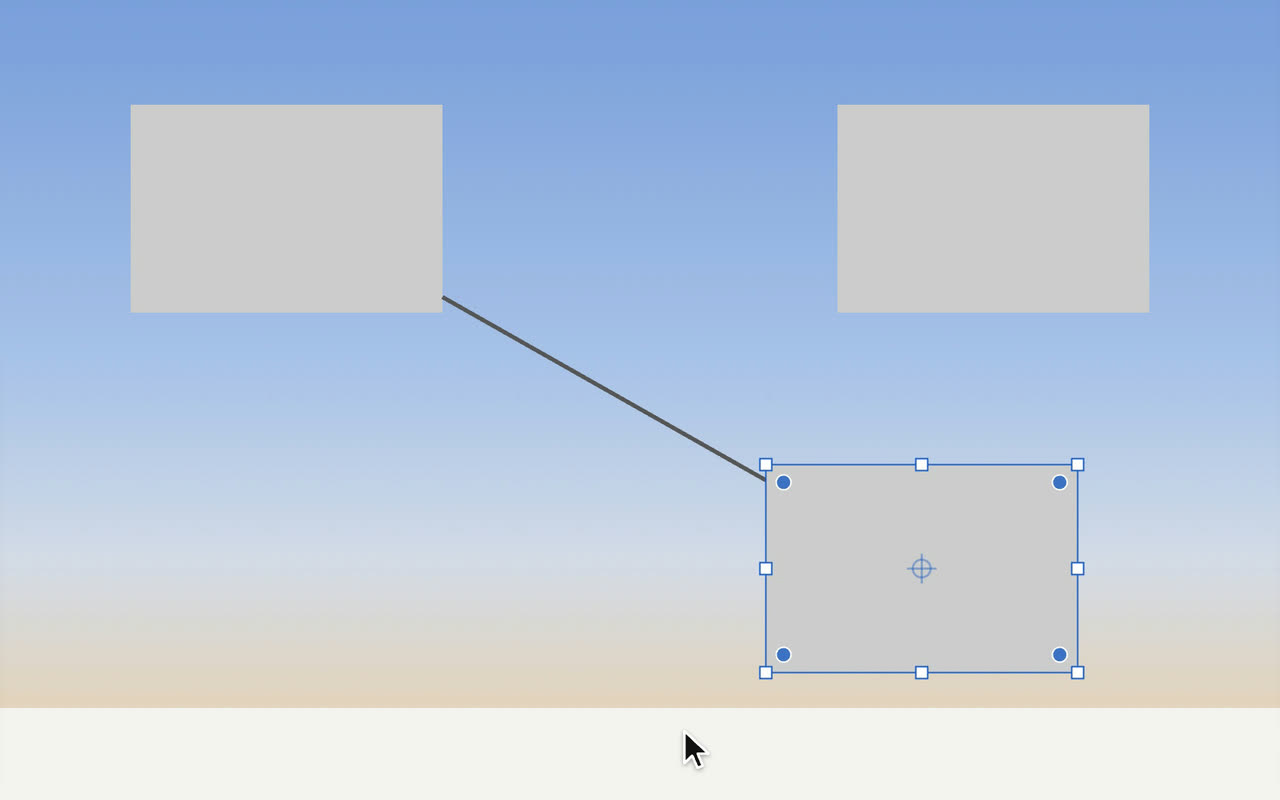

4. 4끝 옮기기와 떼기

   연결선을 선택하면 양 끝에 점이 보입니다. 끝점을 다른 오브젝트 위로 끌어 놓으면 그 오브젝트에 붙고, 빈 곳에 놓으면 떨어져 그 자리에 남습니다. 보통 선의 끝점도 오브젝트 위에 놓으면 붙어서 연결선이 됩니다.
